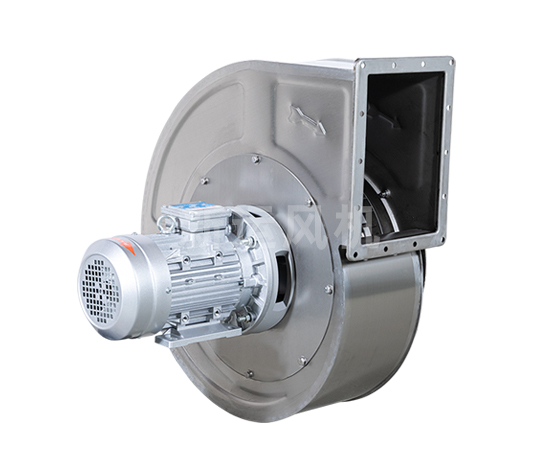

山東WDF4-3kw 多翼式高溫風機

風機的用途:

    1、針對幹燥行業、鍋爐行業、清洗行業、塗裝行業、食品烘幹行業配套而研發的自主產品__耐高溫離心風機。WDF型是多翼式風機，對輸送的介質有一定要求， 是食品消毒行業配套風機。

    2、WDF型使用溫度在150℃-180℃之間。

    3、輸送的氣體為空氣或其他不自燃、不自爆、無纏繞性、對人體無害、對鋼鐵材料無腐蝕之氣體。也可作為各行業輸送無腐蝕性、不自燃、不含粘性物質的熱氣、蒸氣、煙氣。其它性能相近者亦可選用，但輸送介質的溫度不得超過其額定溫度範圍。

    4、氣體內不許有粘性物質，所含的塵土及硬質顆粒不大於150mg/m3。如含塵土量大，在風機前必須加裝準備就緒不低於85%的除塵裝置，降低進入風機的煙氣含塵量，以利提高風機壽命。

風機的安裝形式:

    1、此風機有兩種形式。從電機一側正視，葉輪順時針旋轉者稱右旋風機，以“右”表示；葉輪逆進針旋轉者稱左旋風機，以“左”表示。

    2、風機的出口位置，以機殼的出風口角度表示。風機№1.5～8.3出廠時均做成一種可調型式，使用單位根據要求再安裝成所需要的位置。出風口位置調整範圍是0°～270°，間隔是45°。傳動方式均為“A”式直聯傳動。

風機的結構特點:

    1、風機主要由葉輪、機殼、進風口、電機、連接器、散熱風葉等部分組成。

    2、WDF型葉輪采用多翼式單進離心葉輪，用優質的鍍鋅板或冷軋鋼板製成，葉片依據空氣動力原理設計。材料用強度高、耐用性好的優質鋼板製造，並經嚴格的動、靜平衡校正。空氣性能良好，效率高，運轉平穩。

    3、進風口采用收斂流線型減渦形式，氣流損失較小，風機的工作效率高。

    4、風機機殼與電機以金屬鑄件安裝連接，電機軸頭上安裝散熱風葉，金屬鑄件的外壁上開設進、出水管接口，對金屬鑄件與軸頭進行降溫，確保電機在高溫下正常運行。

    5、其電機采用特殊高溫電機，風機流體部分采用耐溫材料，降溫結構性能可靠。相比其實鍋爐引風機，WDF型結構簡單，維護方便，性價比高等優點。

訂貨須知:

    訂貨時請注明風機的規格型號、需配電機功率及轉速、出風口角度和風機的旋轉方向。

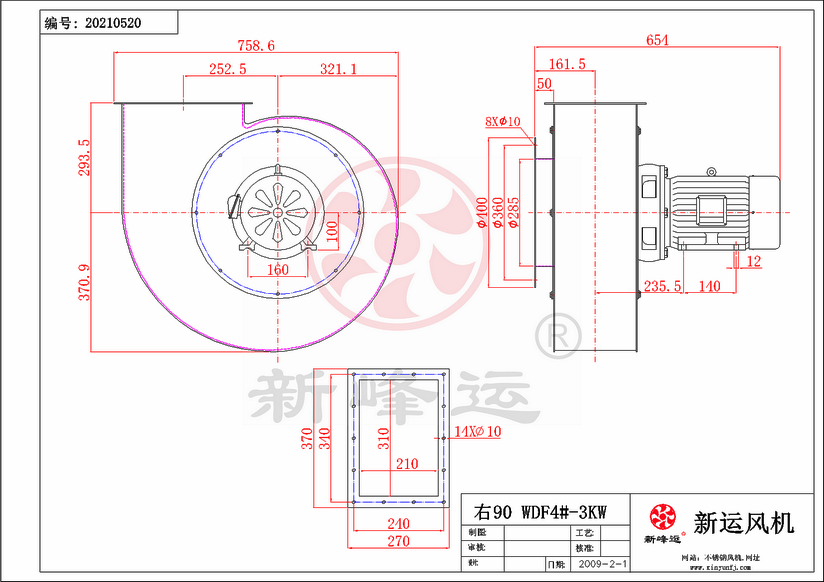

產品安裝尺寸圖

帶槽鋼底座：

不帶腳座：

帶腳座：

不鏽鋼風機廠家焊接修複有哪些注意事項？

在使用高溫風扇時，由於外部環境的侵蝕，刀片很容易造成損傷，但此時我們必須焊接它。根據這個基準，高溫風扇的肉盛區域的各焊層的寬度是20毫米，焊層間隔是40毫米。如果高溫風機刀片的原始浮層看得清，它就可以根據原有的焊接縫進行焊接。

不應該注意讓高溫風扇刀片在所有工作上浮現。這個方法需要高技術要求。必須實施變形測量。如果沒有正確掌握，它可能導致風扇操作或過度震動廢料。高溫風扇刀片的磨損麵積成為磨損、磨損的原因，不能表麵實施的情況下可使用麵板焊接。

高溫風機麵板由模板形成，板厚與原來的刃相同。所使用的材料與原刀相同。否則，它們可以被低合金結構用鋼替代。接下來，麵板將位於刀片原始的非工作麵。為了便於測量動態平衡，所有刀片通常都焊在相同尺寸的麵板上。麵板之間的誤差不超過20克。通常，振動係數在G 0.5以下被控製，在G 0.7以下能夠緩和。

衝浪高溫風扇刀的關鍵是為了防止變形和浮層的裂縫和剝離。采用對稱堆棧焊接法，通過跳躍焊接法、更小的電流及微細電極，可防止肉盛層局部過熱及變形。通過使用電極的底焊接，可防止剝離層剝離。

高溫風機焊接後，請勿忘記測量其動態平衡，控製風扇的振動。這樣，能夠保證高速且圓滑的動作，高溫風扇在實用上起到作用。

風機的結構特點:

    1、風機主要由葉輪、機殼、進風口、電機、連接器、散熱風葉等部分組成。

    2、WDF型葉輪采用多翼式單進離心葉輪，用優質的鍍鋅板或冷軋鋼板製成，葉片依據空氣動力原理設計。材料用強度高、耐用性好的優質鋼板製造，並經嚴格的動、靜平衡校正。空氣性能良好，效率高，運轉平穩。

    3、進風口采用收斂流線型減渦形式，氣流損失較小，風機的工作效率高。

    4、風機機殼與電機以金屬鑄件安裝連接，電機軸頭上安裝散熱風葉，金屬鑄件的外壁上開設進、出水管接口，對金屬鑄件與軸頭進行降溫，確保電機在高溫下正常運行。

    5、其電機采用特殊高溫電機，風機流體部分采用耐溫材料，降溫結構性能可靠。相比其實鍋爐引風機，WDF型結構簡單，維護方便，性價比高等優點。

WDF4#-3kw多翼式高溫風機技術參數

WDF4#-3kw多翼式高溫風機性能曲線
